GAMRAT PVC grafitowy - Lej spustowy 100/63mm

Producent: GAMRAT (przejdź do strony: https://gamrat.pl/)
Cena 19,50 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

173 osoby kupiły 271 szt.

Czas wysyłki: 3-5 dni roboczych
Dostepność:
na magazynie
szt.

Produkty powiązane

    Grafitowy lej spustowy (sztucer) Gamrat 100/63 mm z wysokoudarowego tworzywa PVC-U, wyposażony w fabrycznie zintegrowane uszczelki wargowe. Odpowiada za bezpośrednie, szczelne połączenie poziomej rynny 100 mm z pionową rurą spustową 63 mm. Zapewnia płynny transfer wody bez turbulencji, bezpieczną kompensację dylatacji termicznej bez użycia kleju oraz pełną odporność na promieniowanie UV i korozję.

    Efektywny zrzut deszczówki – lej spustowy Gamrat 100/63 mm

    Kluczowym punktem każdej instalacji odwadniającej jest miejsce przejścia z poziomego koryta w pion zjazdowy. Grafitowy lej spustowy (sztucer) Gamrat 100/63 mm to precyzyjnie zaprojektowana kształtka zrzutowa, która natychmiast przechwytuje strugę wody płynącą rynną o profilu 100 mm i kieruje ją bezpośrednio do rury spustowej o średnicy 63 mm. To idealne rozwiązanie w sytuacjach, gdy pojemna rynna 100 mm ma współpracować z dyskretniejszym, węższym pionem odpływowym.

    Dzięki aerodynamicznemu wyprofilowaniu wnętrza leja woda spływa grawitacyjnie bez powstawania niebezpiecznych turbulencji czy zjawiska dławienia strumienia. Eliminuje to ryzyko spiętrzania się strugi deszczówki i przelewania się jej przez przednią krawędź rynny podczas intensywnych ulew, skutecznie chroniąc elewację, cokół oraz podbitkę dachową przed zaciekami.

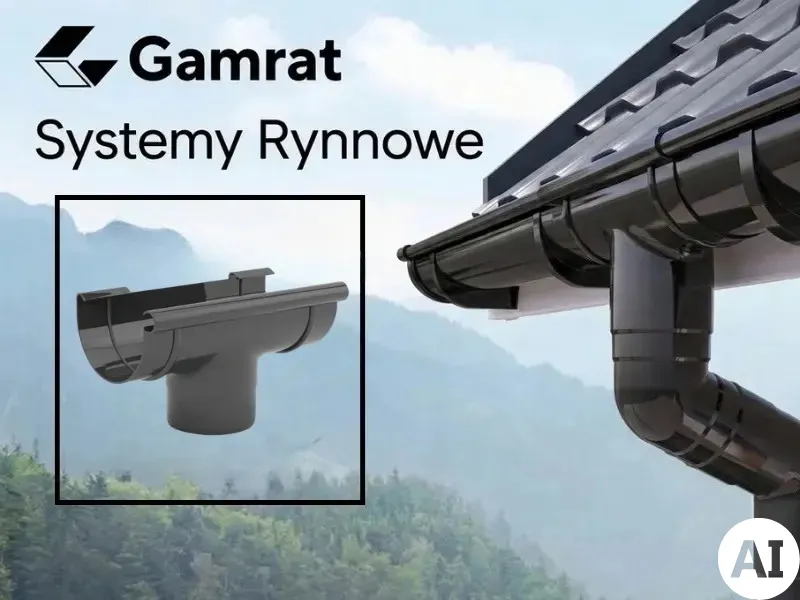

    gamrat system rynnowy pvc lej spustowy grafitowy

    Wydajność hydrauliczna zestawu 100/63 mm – jak obliczyć i dobrać orynnowanie?

    Zdolność odbiorcza systemu rynnowego zależy od przekroju koryta, średnicy rury spustowej oraz lokalizacji leja wzdłuż okapu. Przed wyborem orynnowania należy obliczyć tzw. efektywną powierzchnię dachu (EPD) według standardowego wzoru geometrycznego: S = (B + 0,5 C) x L, gdzie uwzględnia się szerokość, wysokość oraz długość odwadnianej połaci.

    Profil rynnowy Gamrat 100 mm cechuje się dużym przekrojem użytecznym wynoszącym 58 cm². W połączeniu z rurą spustową o średnicy 63 mm zestaw 100/63 mm oferuje znakomite parametry przepustowości:

    • Centralne usytuowanie leja: Montaż leja w środkowej części okapu pozwala na skuteczne i bezpieczne odwodnienie dachu o efektywnej powierzchni aż do 110 m² na jeden pion zjazdowy.
    • Skrajne usytuowanie leja: W przypadku montażu leja na skraju okapu pojedyncza rura 63 mm jest w stanie sprawnie odebrać deszczówkę z połaci o powierzchni do 55 m².

    Szczegółowe zestawienie wydajności poszczególnych układów Gamrat oraz schemat obliczeniowy przedstawia poniższa grafika producenta:

    gamrat system rynnowy pvc wydajność

    Główne zalety leja spustowego Gamrat PVC 100/63 mm:

    • Płynny transfer wody: Bezoporowe przejście ze strefy poziomej 100 mm w pion spustowy 63 mm.
    • Wysoka nośność zrzutowa: Bezpieczna obsługa połaci dachowych do 110 m² z jednego pionu.
    • Aerodynamiczny profil: Swobodny spływ strugi bez zjawiska dławienia i powstawania wirów tłumiących.
    • 100% szczelności: Fabrycznie osadzone uszczelki wargowe eliminujące potrzebę stosowania klejów i silikonów.
    • Bezpieczna dylatacja: Kompensacja wzdłużnych ruchów termicznych tworzywa PVC-U przy zmianach temperatur.
    • Odporność na UV i rdzę: Głęboki odcień grafitu barwiony w masie, zachowujący trwałość koloru przez dekady.

    Szczelność mechaniczna i kompensacja termiczna bez kleju

    Konstrukcja leja Gamrat 100/63 mm została oparta na sprawdzonych rozwiązaniach uszczelkowych, które eliminują błędy montażowe i zapewniają wieloletnią trwałość:

    • Zintegrowane uszczelki wargowe: Fabrycznie osadzona guma elastomerowa trwale przylega do powierzchni rynny 100 mm, tworząc szczelną barierę pod ciśnieniem spływającej wody. Uszczelki nie twardnieją na mrozie i nie parcieją na słońcu.
    • Wskaźniki dylatacji termicznej: Wewnątrz komory leja wytłoczono linie orientacyjne. Wsunięcie rynny zgodnie ze znacznikiem odpowiadającym temperaturze otoczenia daje tworzywu swobodę rozszerzania się i kurczenia pod wpływem upałów oraz mrozów.
    • Instalacja wyłącznie na sucho: W systemie rynnowym Gamrat nie stosuje się klejów dekarskich ani silikonów. Bezklejowe połączenie uszczelkowe gwarantuje bezawaryjną pracę dylatacyjną bez ryzyka wypaczeń i pęknięć koryta.

    Kompatybilność z elementami systemu i podbitką dachową

    Lej spustowy 100/63 mm to w pełni zintegrowany moduł orynnowania Gamrat:

    • Współpraca z rynnami 100 mm i rurami 63 mm: Dolny króciec sztucera idealnie łączy się kielichowo z rurą spustową 63 mm lub kolanami 63 mm (np. przy omijaniu okapu). Góra kształtki perfekcyjnie licuje się z rynnami 100 mm, złączkami i narożnikami.
    • Spójność z podsufitką dachową: Nowoczesny grafitowy kolor leja idealnie współgra z podbitką dachową PVC Gamrat w odcieniu grafitowym, estetycznie maskując więźbę i domykając przestrzeń podokapową.
    • Wymagane podparcie hakami: Ze względu na koncentrację masy spływającej wody w strefie odpływu, zaleca się montaż uchwytów rynnowych w bezpośrednim sąsiedztwie leja (maksymalnie 10–15 cm po obu jego stronach).

    Trwałość tworzywa PVC-U – odporność na warunki atmosferyczne

    Kształtka produkowana jest z wysokoudarowego nieplastyfikowanego polichlorku winylu (PVC-U) barwionego bezpośrednio w całej masie surowca. Zastosowane filtry i stabilizatory UV chronią grafitowy pigment przed blaknięciem, płowieniem i kredowaniem na silnym słońcu.

    Tworzywo wykazuje stuprocentową odporność na rdzę, kwaśne deszcze, sól drogową oraz zanieczyszczenia powietrza. Zachowuje doskonałą wytrzymałość mechaniczną na uderzenia gradu i naprężenia mrozowe, nie wymagając żadnych cyklicznych zabiegów konserwacyjnych ani malowania.

    Porady Eksperta Ecoplast.pl

    • Zastosuj poślizg przy montażu: Przed wsunięciem rynny w gniazdo leja warto zwilżyć uszczelki wargowe wodą z odrobiną płynu do naczyń, co ułatwi precyzyjne osadzenie koryta i zapobiegnie podwinięciu gumy.
    • Prawidłowy spadek okapu: Pamiętaj, aby nadać rynnie stały spadek liniowy (ok. 2–3 mm na metr) skierowany bezpośrednio w stronę leja spustowego, co zapobiegnie zaleganiu zastoin wody.
    • Montaż odsadzki: Jeśli okap wystaje poza lico muru, przejście ze sztucera pod ścianę wykonuje się za pomocą dwóch kolan 63 mm połączonych prostym, dociętym odcinkiem rury 63 mm.

    Najczęściej zadawane pytania (FAQ)

    1. Jaką powierzchnię dachu może obsłużyć lej Gamrat 100/63 mm?

    Wydajność zależy od punktu montażu leja. Przy ustawieniu centralnym pojedynczy pion 63 mm obsługuje połać o efektywnej powierzchni do 110 m², natomiast przy ustawieniu skrajnym – do 55 m² dachu.

    2. Czy montaż leja 100/63 mm wymaga klejenia do rynny?

    Nie. Kształtki poziome w systemie Gamrat montuje się wyłącznie na wcisk, opierając szczelność na fabrycznych uszczelkach gumowych. Klejenie zablokowałoby ruchy dylatacyjne tworzywa PVC-U, doprowadzając do pofalowania rynny lub pęknięć.

    3. Jak poprawnie wykonać odsadzkę okapu pod lejem spustowym?

    Aby doprowadzić pion z leja do ściany budynku pod wystającym okapem, stosuje się dwa kolana 63 mm połączone dociętym, prostym odcinkiem rury 63 mm. Pomiędzy kolanami zawsze należy wstawić fragment rury – nie łączy się ich bezpośrednio kielich w kielich.

    4. Dlaczego przy leju spustowym należy zagęścić haki rynnowe?

    Lej jest najniższym punktem instalacji poziomej, w którym kumuluje się największy ciężar spływającej wody. Zamocowanie haków w odległości 10–15 cm z obu stron kształtki stabilizuje konstrukcję i chroni przed przerwaniem prawidłowego spadku rynny.
