GAMRAT PVC czarny - Trójnik 90/90/90mm (kąt 67,5°)

Producent: GAMRAT (przejdź do strony: https://gamrat.pl/)
Cena 24,17 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

18 osób kupiło 23 szt.

Czas wysyłki: 3-5 dni roboczych
Dostepność:
na magazynie
szt.

Produkty powiązane

    Czarny trójnik rury spustowej Gamrat 90/90/90 mm o kącie odejścia 67,5° (RAL 9005) wykonany ze sztywnego, modyfikowanego udarowo tworzywa PVC-U barwionego bezpośrednio w całej masie surowca. Niezbędna kształtka instalacyjna dedykowana do łączenia dwóch pionowych ciągów zjazdowych o średnicy 90 mm w jeden wspólny trakt odpływowy w systemach Gamrat 100/90 oraz Gamrat 125/90 na domach jednorodzinnych, bliźniakach, garażach i budynkach gospodarczych. Doskonale sprawdza się przy scalaniu odpływów z lukarn, wykuszy, zadaszeń ganków, tarasów lub sąsiednich połaci dachowych, eliminując konieczność prowadzenia podwójnych rur po elewacji oraz redukując liczbę przyłączy przygruntowych. Zoptymalizowany kąt wlotu 67,5° wymusza łagodne, bezoporowe wprowadzanie strugi bocznej bez ryzyka cofania cieczy i zatorów. Gwarantuje czysty, bezklejowy montaż grawitacyjny na wcisk z zachowaniem dylatacji termicznej, filtry UV chroniące głęboką czerń przed blaknięciem oraz stuprocentowy brak korozji.

    Efektywne scalanie pionów zjazdowych w systemie 90 mm – trójnik Gamrat 90/90/90 mm (67,5°) czarny (RAL 9005)

    Złożona architektura współczesnych dachów wielopołaciowych – wyposażonych w lukarny, facjatki, niższe zadaszenia ganków czy przybudowane garaże – wymaga często odprowadzenia wody z odrębnych partii dachu na jedną wspólną ścianę elewacji. Prowadzenie równoległych pionów spustowych obok siebie zaburza estetykę fasady i generuje dodatkowe koszty instalacji podziemnej. Czarny trójnik rury spustowej Gamrat w konfiguracji 90/90/90 mm z odejściem bocznym pod kątem 67,5° (odpowiadający eleganckiej i nowoczesnej palecie RAL 9005) to specjalistyczna kształtka rozgałęźna z niemodyfikowanego plastyfikatorami polichlorku winylu (PVC-U). Kształtka stanowi integralną część systemów Gamrat 100/90 oraz Gamrat 125/90, służąc do bezkolizyjnego łączenia dwóch pionów zjazdowych 90 mm w jeden główny trakt odpływowy.

    Zastosowanie fabrycznego kąta wlotu bocznego 67,5° to sprawdzony standard dekarski w grawitacyjnych instalacjach zjazdowych. W przeciwieństwie do trójników o kącie prostym (87°/90°), wlot pod kątem 67,5° ukierunkowuje strumień wody zgodnie z naturalnym biegiem grawitacji. Zapobiega to gwałtownemu wyhamowywaniu cieczy, powstawaniu uderzeń hydraulicznych, dławieniu przepływu w pionie głównym oraz cofaniu się wody w kierunku rury bocznej podczas nawałnic. Gładkie ścianki wewnętrzne uniemożliwiają odkładanie się niesionego mułu, igliwia czy spłukiwanego mchu, gwarantując pełną drożność instalacji.

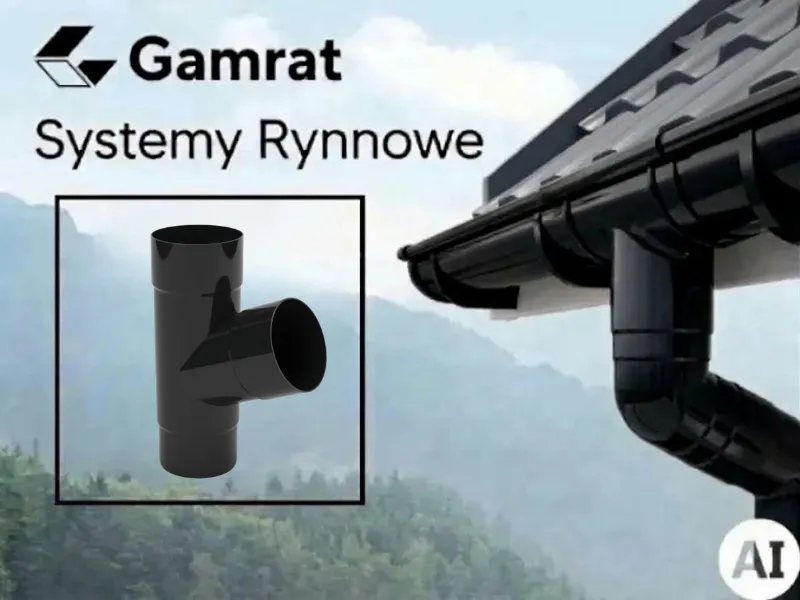

    gamrat systemy rynnowe pvc trojnik czarny

    Dwa kluczowe zadania trójnika 90/90/90 mm (67,5°)

    Zastosowanie trójnika w pionie zjazdowym przynosi bezpośrednie korzyści funkcjonalne i wizualne:

    • Estetyczna redukcja pionów na elewacji: Zamiast montować na ścianie dwa osobne, biegnące obok siebie piony spustowe 90 mm (np. z dachu głównego oraz zadaszenia tarasu lub ganku), trójnik pozwala na ich harmonijne scalenie w jeden ciąg, zachowując czystą i uporządkowaną linię fasady.
    • Oszczędność na instalacji podziemnej: Połączenie dwóch rur spustowych w jedną pozwala na ograniczenie o połowę liczby dolnych punktów zrzutu – wystarczy jeden czyszczak rewizyjny 110 mm z redukcją, jeden osadnik gruntowy lub jedno wprowadzenie do podziemnej kanalizacji deszczowej i zbiornika na deszczówkę.

    Gdzie sprawdzi się trójnik Gamrat 90/90/90 mm? Zastosowanie

    Standardowy pion 90 mm dedykowany jest do obiektów mieszkalnych, komercyjnych i gospodarczych:

    • Domy jednorodzinne z lukarnami i facjatkami: Wpięcie bocznego pionu odprowadzającego wodę z lukarny do głównego pionu zjazdowego z dachu.
    • Połączenie dachu głównego z zadaszeniem tarasu lub werandy: Zrzut wody z tarasu bezpośrednio do biegnącego obok pionu budynku.
    • Garaże w bryle budynku i przybudówki: Scalenie odpływu z niższej połaci garażowej do pionu schodzącego z wyższej kondygnacji domu.
    • Rozległe wiaty garażowe i hale: Łączenie dwóch sąsiadujących pionów ze zlewni dachowych w jeden wspólny punkt zrzutu.
    • Zbiegające się dachy wielospadowe: Bezpieczne scalanie strug deszczówki w strefach wnęk architektonicznych.

    Zalety czarnego trójnika Gamrat PVC 90/90/90 mm (67,5°):

    • Optymalny kąt hydrauliczny (67,5°): Wymusza płynne wprowadzanie bocznej strugi pod ostrym kątem, co wyklucza zawirowania, cofanie się wody i dławienie przepływu w pionie głównym.
    • Wysoka odporność mechaniczna PVC-U: Tworzywo modyfikowane udarowo zachowuje wysoką sztywność obwodową i sprężystość powrotną – kształtka nie pęka pod wpływem naporu wody, lodu czy przypadkowych uderzeń.
    • Głęboka, nasycona czerń (RAL 9005) z filtrami UV: Barwienie w całej masie surowca wraz z dodatkiem stabilizatorów przeciwsłonecznych chroni element przed fotostarzeniem – trójnik nie kreduje, nie matowieje i nie płowieje pod wpływem ostrego słońca.
    • Stuprocentowy brak korozji: Tworzywo polimerowe nie rdzewieje, jest całkowicie odporne na kwaśne deszcze, sól drogową, stałą wilgoć oraz ptasie odchody – nie wymaga konserwacji ani malowania przez dziesięciolecia.
    • Czysty montaż bezklejowy: Montaż kielichowy na wcisk na sucho eliminuje potrzebę stosowania chemii budowlanej, gwarantując bezpieczną szczelność grawitacyjną.
    • Wbudowany bufor dylatacyjny: Fabryczne kielichy z wewnętrznymi ogranicznikami ułatwiają zachowanie wymaganego luzu kompensacyjnego dla pracujących termicznie rur spustowych.

    Zasady montażu kielichowego na sucho i praca dylatacyjna

    Montaż trójnika Gamrat 90 mm opiera się na tradycyjnym, sprawdzonym połączeniu kielichowym na wcisk:

    • Orientacja i kierunek montażu: Trójnik posiada dwa wloty kielichowe (górny przelotowy oraz boczny skośny 67,5°) skierowane ku górze oraz dolny bosy króciec wylotowy wsuwany w rurę biegnącą ku dołowi.
    • Montaż na wcisk bez kleju: Rury spustowe wsuwa się w kielichy trójnika całkowicie na sucho. W pionowych instalacjach spustowych Gamrat bezwzględnie nie stosuje się klejów do PVC ani silikonów dekarskich.
    • Luz dylatacyjny ok. 10 mm: Przy wsuwaniu rury w kielich (zarówno wlotu górnego, jak i bocznego) należy bezwzględnie zachować około 10 mm luzu kompensacyjnego od ogranicznika. Zapewnia to niezbędny bufor na swobodne wydłużanie się pionów w trakcie upałów, chroniąc rury przed deformacją i pęknięciami.
    • Mocowanie obejmami ściennymi: Trójnik stanowi punkt węzłowy o podwyższonym obciążeniu dynamicznym. Bezpośrednio pod trójnikiem (na dolnej rurze pionowej) lub tuż nad jego górnym kielichem należy zamontować metalową obejmę ścienną Gamrat 90 mm ze śrubą lub stopką, która zapewni stabilne, osiowe oparcie dla całego węzła.
    • Przygotowanie docinanych rur: Rurę boczną dochodzącą do odgałęzienia należy dociąć prostopadle, oczyścić z wiórów i sfazować papierem ściernym pod kątem ok. 15°, co ułatwi jej płynne wprowadzenie w kielich trójnika.

    Kompatybilność z osprzętem zamykającym Gamrat

    Wspólny pion zjazdowy wychodzący z dolnego wylotu trójnika 90 mm prowadzi wodę bezpośrednio do osprzętu przygruntowego Gamrat:

    • Współpraca z czyszczakiem rewizyjnym 110 mm: Połączony pion 90 mm wprowadza się do górnego kielicha czyszczaka 110 mm za pośrednictwem dedykowanej redukcji gumowej 110/90 mm. Wyjmowany koszyczek zatrzymuje liście z obu połaci dachowych, a odkręcany dekiel pozwala na rewizję i instalację dedykowanej wylewki do zbierania deszczówki.
    • Współpraca z osadnikiem gruntowym: Rurę 90 mm można wprowadzić bezpośrednio w pokrywę uniwersalnego osadnika rynnowego montowanego w chodniku, kostce brukowej lub trawniku.
    • Zakończenie wylewką: Przy otwartym odprowadzeniu na grunt, dolny odcinek rury zamyka się kolanem 90 mm (67,5°) pełniącym funkcję wylewki cokołowej.

    Wybór mocowania ściennego: obejmy do muru, drewna i stali

    W pobliżu trójników zjazdowych zaleca się montaż dedykowanych metalowych obejm Gamrat 90 mm powlekanych proszkowo:

    • Obejma ze śrubą montażową (na kołek rozporowy): Niezbędna do ścian murowanych (beton, pustak, cegła) oraz elewacji docieplonych styropianem lub wełną mineralną, przy zastosowaniu kołków o odpowiedniej długości trzpienia.
    • Obejma ze stopką montażową (płaskownikiem): Niezastąpiona do montażu na płaskich powierzchniach drewnianych i stalowych – do drewnianych belek konstrukcyjnych, konstrukcji szkieletowych oraz stalowych profili garaży i hal.

    Kompatybilność systemowa i spójność estetyczna

    Czarny trójnik 90/90/90 mm to w pełni zintegrowany komponent instalacji Gamrat:

    • Współpraca z traktem 90 mm: Idealnie łączy się z rurami spustowymi Gamrat 90 mm (1 m, 2 m, 3 m, 4 m), kolanami 90 mm (67,5°), mufami przelotowymi 90 mm oraz wylotami lejów spustowych 100/90 mm i 125/90 mm.
    • Harmonia z podsufitką dachową PVC: Głęboki odcień czerni (RAL 9005) doskonale komponuje się z panelami podbitki dachowej PVC Gamrat (w kolorze czarnym oraz strukturach drewnopodobnych: złoty dąb, winchester, orzech), tworząc estetyczne i jednolite wykończenie okapu.
    • Nowoczesna stylistyka: Czerń idealnie współgra z grafitową i czarną dachówką płaską, blachą na rąbek stojący, stolarką okienną w kolorze czarnym lub antracytowym oraz nowoczesnymi elewacjami z tynku, betonu architektonicznego i drewna.

    Skompletuj profesjonalne orynnowanie na Ecoplast.pl

    W sklepie Ecoplast.pl oferujemy pełny asortyment orynnowania Gamrat 100/90 oraz 125/90 w kolorze czarnym (RAL 9005): trójniki 90/90/90 mm (67,5°), rury spustowe (1 m, 2 m, 3 m, 4 m), kolana 67,5°, mufy złączkowe, metalowe obejmy ścienne ze śrubą i stopką, czyszczaki rewizyjne 110 mm z redukcjami, osadniki gruntowe, leje spustowe 100/90 mm, rynny dachowe 100 mm oraz dedykowaną podbitkę dachową PVC. Zapewniamy fachowe doradztwo techniczne, bezpieczne pakowanie i szybką dostawę prosto na Twój plac budowy!

    Najczęściej zadawane pytania (FAQ)

    1. Do czego służy trójnik rury spustowej 90/90/90 mm?

    Trójnik służy do połączenia dwóch niezależnych pionów spustowych o średnicy 90 mm (np. z dachu głównego oraz z lukarny lub tarasu) w jeden wspólny ciąg zjazdowy prowadzony po elewacji.

    2. Dlaczego odejście boczne w trójniku ma kąt 67,5°, a nie 90°?

    Kąt 67,5° wprowadza strumień wody z bocznej rury zgodnie z kierunkiem grawitacyjnego spływu w pionie głównym. Zapobiega to hamowaniu cieczy, zderzaniu się strumieni, zatorom oraz wybijaniu wody w kierunku rury doprowadzającej.

    3. Czy połączenia trójnika z rurami spustowymi wymagają kleju do PVC?

    Nie. Montaż pionów spustowych Gamrat wykonuje się grawitacyjnie na wcisk na sucho z zachowaniem ok. 10 mm luzu dylatacyjnego w kielichach. Sklejenie elementów uniemożliwi kompensację zmian temperatur, co w upalne dni doprowadzi do deformacji rur lub pęknięć.

    4. Gdzie zamontować obejmę ścienną w rejonie trójnika?

    Zaleca się zamontowanie metalowej obejmy ściennej bezpośrednio pod dolnym wylotem trójnika lub tuż nad jego górnym kielichem, co gwarantuje stabilne oparcie węzła i odciąża połączenia pod wpływem naporu wody.

    5. Z jakimi rurami współpracuje ten trójnik?

    Trójnik jest przeznaczony do współpracy ze standardowymi rurami spustowymi Gamrat z PVC-U o średnicy zewnętrznej 90 mm, stosowanymi w systemach odwadniania Gamrat 100/90 oraz Gamrat 125/90.
